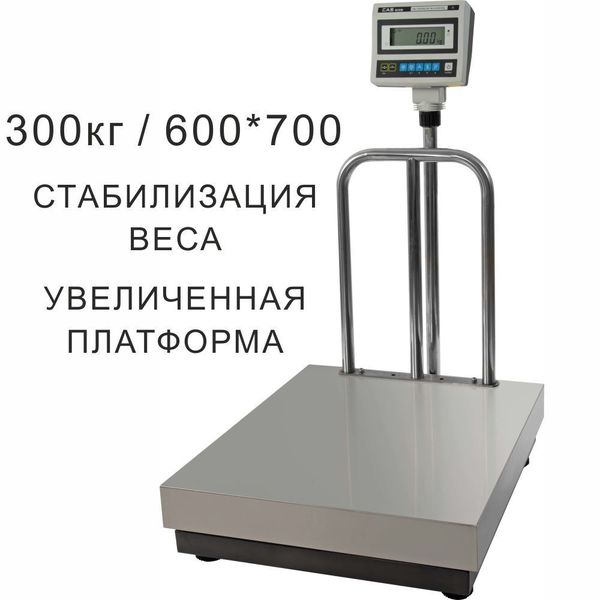

Весы товарные напольные CAS DBII-300, RS232, 300кг, 50/100гр, 600x700, с поверкой, съемная стойка

Весы товарные напольные CAS DBII-300, RS232, 300кг, 50/100гр, 600x700, с поверкой, съемная стойка

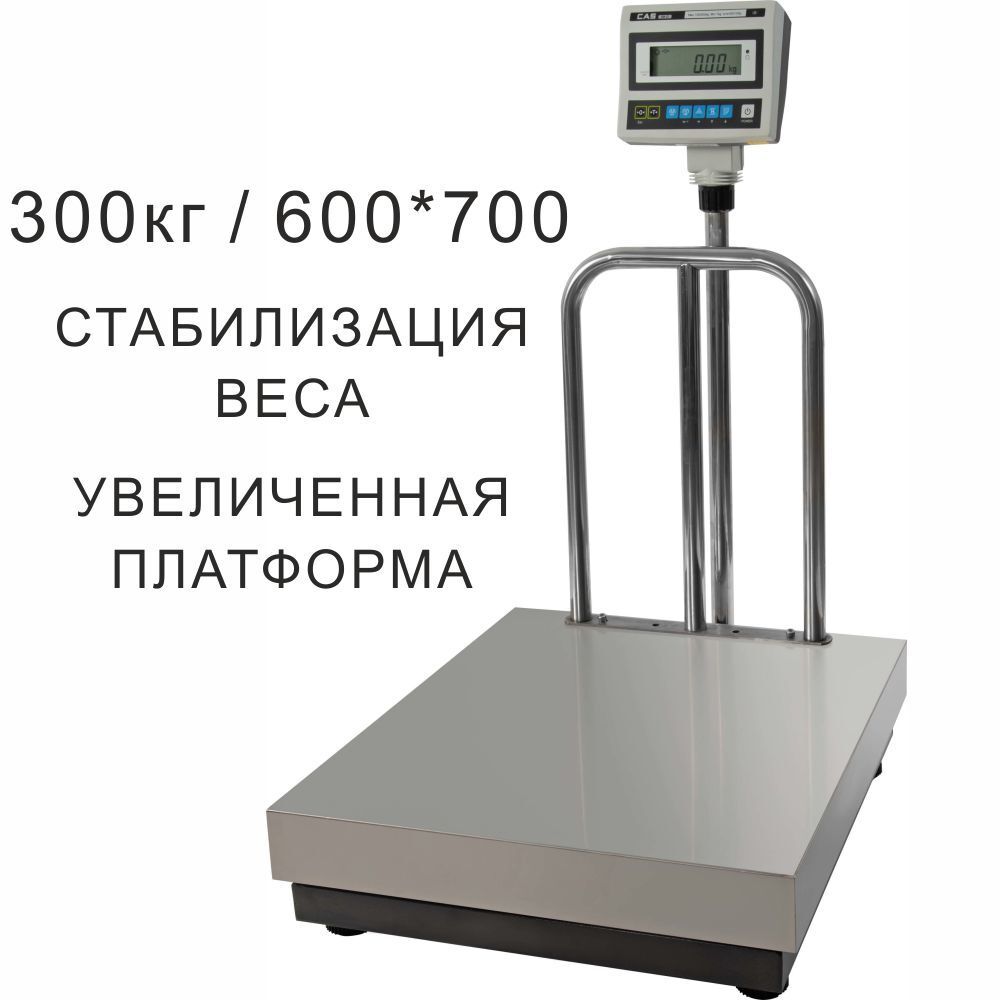

Весы напольные CAS DBII-300, 600x700

✔ Максимальная нагрузка, кг - 300

✔ Минимальная нагрузка, кг - 1,0

✔ Точность, гр - 50/100 (двухдиапазонные)

✔ Функция стабилизации веса

✔ Функция взвешивание в процентах

✔ Питание - сеть и встроенный аккумулятор

✔ Поворачивающийся дисплей

✔ Размер платформы, мм - 600*700

✔ Интерфейсы - RS232

✔ Увеличенная латформа - нержавеющая сталь

✔ Защитная рама на платформе

✔ Гарантия - 12 месяцев

------

Есть вопрос?

Звоните бесплатно 8 (800) 444-34-67

------

300кг 600x700 / 300кг 700x800 / 300кг 800x900

------

600кг 600x700 / 600кг 700x800 / 600кг 800x900

Артикул: DBII-300-6070

Заказ в WhatsApp

10253 ₽ х 6 мес.

Месячный платёж с Тинькофф.Рассрочка Подробнее

Выбрать

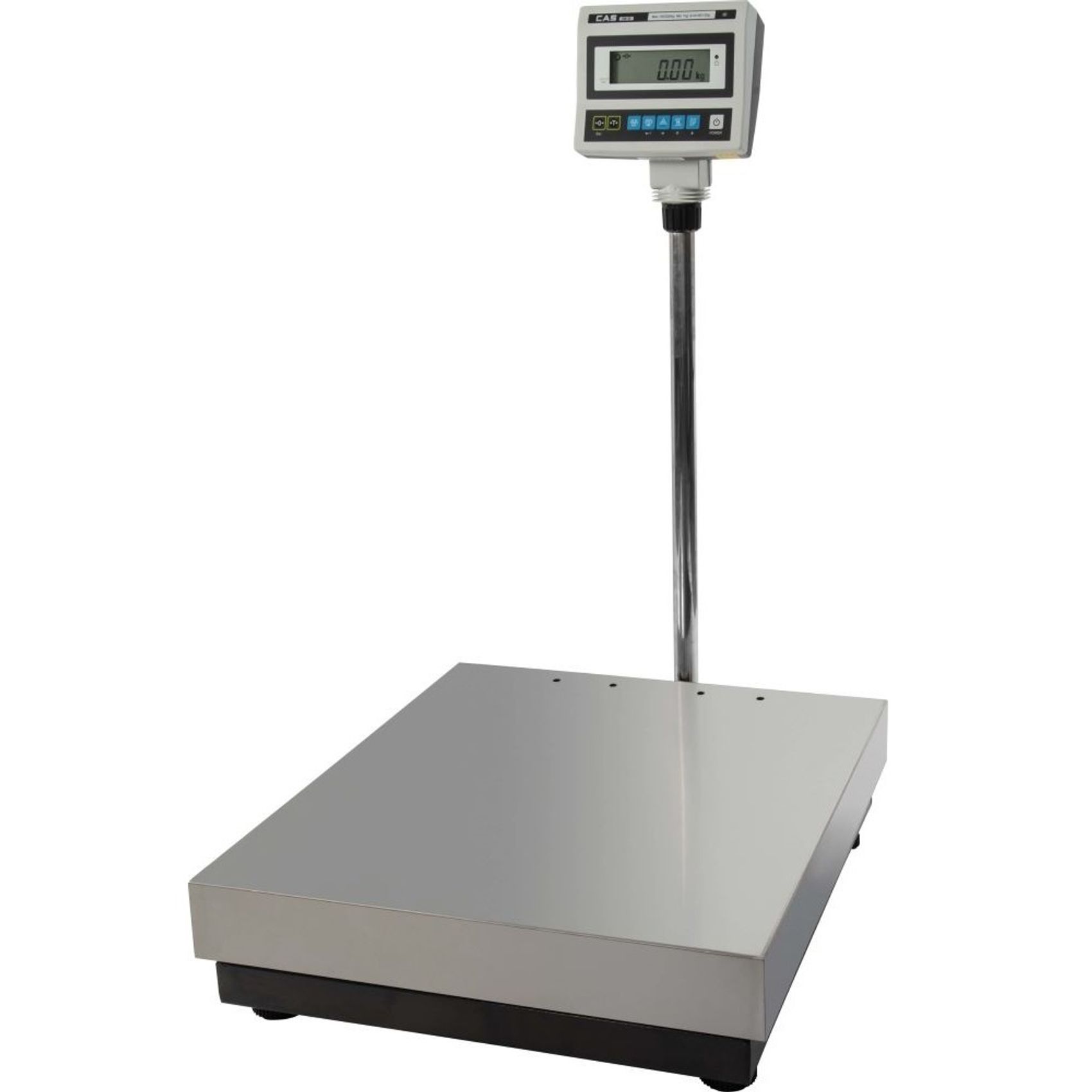

Весы напольные CAS DBII-300 - напольные весы CAS до 300кг и до 600 кг. У данной модели самый большой размер платформы из напольных весов – достигает 800х900 мм. Такой размер платформы доступен и на моделях с НПВ=300 кг и с НПВ=600 кг.

Также как у весов DBII-E у DBII-LCD предусмотрено комбинированное питание для работы в отдалении от стационарной точки питания. По умолчанию встроен интерфейс RS-232 для связи с ПК. В отличии от DB-1H на весах DBII-LCD (и на весах DBII-E) функциональность весов выведена на панель индикатора. А в отличии от DBII-E в весах DBII-LCD добавляются такие функции как счетный режим и режим дозирования. Удобны при фасовке мелких однотипных деталей с одинаковым весом или при наполнении емкостей до заданного веса, например, коробок или мешков. Дисплей у DBII-LCD жидкокристаллический, характеризующийся малым энергопотреблением.

Применяются эти весы в основном на складских комплексах, фасовочных цехах, промышленных предприятиях, в транспортных и курьерских компаниях – везде, где происходит приемка и распределение сырья, определение итогового веса готового изделия, партии или другого груза.. Данная модель: 300кг / 50-100гр / 600x700 / Интерфейс RS-232

Модификация весов:

- 300кг / 50-100гр / 600x700;

- 300кг / 50-100гр / 700x800;

- 300кг / 50-100гр / 800x900;

- 600кг / 100-200гр / 600x700;

- 600кг / 100-200гр / 700x800;

- 600кг / 100-200гр / 800x900

Ваши выгоды от использования

Счетный режим - Быстро посчитать кол-во одинаковых деталей;
Усреднение показаний - Взвешивание нестабильных грузов;
Режим суммирования - Виден общий вес нескольких взвешиваний;
Режим сравнения (компараторный) - Видно, попадает вес в установленный диапазон или нет;
Учет массы тары - Возможность видеть массу НЕТТО;
Платформа из нержавеющей стали - Не подвержена коррозии и подходит для пищепрома;
ЖК-дисплей с подсветкой - Показания хорошо видны в слабоосвещенных помещениях;
Поворачивающийся дисплей - Для удобства можно поворачивать в 2 плоскостях;

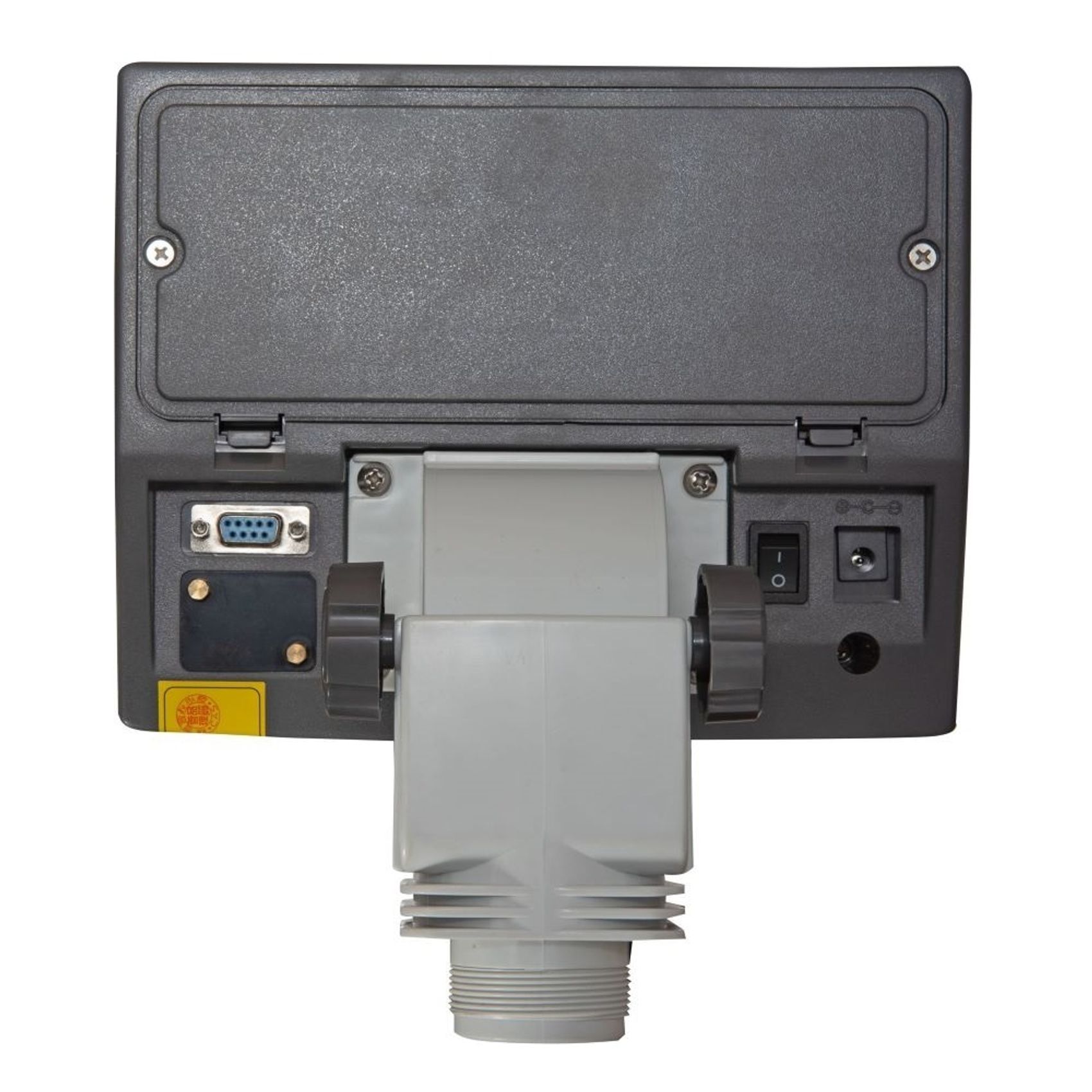

Интерфейс RS-232 - Для передачи данных на ПК, дублирующий дисплей и др.;
Подключение чекового принтера (опция) - Возможность печатать чек;
Подключение к ПК - Возможность анализировать данные на ПК;
Комбинированное питание - Питание автономное и от сети;
Автоматическое отключение питания - Экономия энергозатрат – отключается при длительных перерывах в работе
Защитная рама на платформе - Объемный груз не касается стойки и показания верны;

Данная модель обладает большим количеством функций, доступных по умолчанию: уравновешивание тары, режим дозирования, счетный режим для определения количества одинаковых предметов, автоматическое отключение питания и пр.

ДОКУМЕНТЫ

Инструкции, сертификаты, методики проверки, официальные письма:

- Руководство по эксплуатации DB-II-LCD

- Сертификат на DB-II, CK, HB

- Описание типа CAS DB-II, CK, HB

ЗАКАЗАТЬ ВЕСЫ можно любым удобным для Вас способом:

- либо через корзину кнопкой "В корзину";

- либо заказать обратный звонок;

- либо написать на почту info@vesi-market.ru;

- либо написать в ЧАТ на экране внизу справа;

- либо бесплатно позвонить 8 (800) 444-34-67

Производство - Южная Корея

Компания "Скейл Энтерпрайз", Россия, 109263, г. Москва, 7-я ул. Текстильщиков, д.7, корп. 1

Бренд	CAS
Тип весов	Товарные
Настольные/напольные	Напольные
Стойка дисплея	Да
Размер платформы, мм	600 * 700
Максимальная нагрузка, кг	300
Минимальная нагрузка, кг	1
Точность весов, гр	50/100
Класс точности весов по ГОСТ:	OIML R 76-1-2011. Средний (III)
Тип индикации	LCD
Интерфейс весов	RS232
Количество дисплеев	1
Количество разрядов индикации	6
Тензодатчики, шт	1
Режимы работы	Простое взвешивание, взвешивание в процентах, функция тарирования, счетный режим, режим дозирования (компараторный), функция стабилизации веса (усреднение показаний), автоматическое отключение питания, печать
Звуковая и визуальная индикация	Да
Энергосберегающий режим	Да
Калибровка	Да
Диапазон выборки массы тары	50% НПВ
Единицы измерения	Кг
Режим самодиагностики	Да
Уровень	Да
Питание	Адаптер + аккумулятор
Допустимая влажность, не более, %	80
Атмосферное давление	630...800 мм рт.ст. (84...106,7 кПа)
Диапазон рабочих температур, ºС	-10°C ~ +40°C
Материал платформы	Нержавеющая сталь
Защита от перегрузки	Звуковое и визуальное оповещение
Тип клавиатуры	Промышленный сенсор
Регулируемые опоры	Да
Габариты, мм:	600 x 825 x 865
Масса, кг:	32
Габариты упаковки, мм:	610 x 940 x 350
Масса с упаковкой, кг:	37
Гарантия:	12 месяцев
Производитель	CAS
Страна производитель	Южная Корея

- 300кг / 50-100гр / 600x700;

- 300кг / 50-100гр / 700x800;

- 300кг / 50-100гр / 800x900;

- 600кг / 100-200гр / 600x700;

- 600кг / 100-200гр / 700x800;

- 600кг / 100-200гр / 800x900

Инструкции, сертификаты, методики проверки, официальные письма:

- Руководство по эксплуатации DB-II-LCD

- Сертификат на DB-II, CK, HB

- Описание типа CAS DB-II, CK, HB
